विवरण

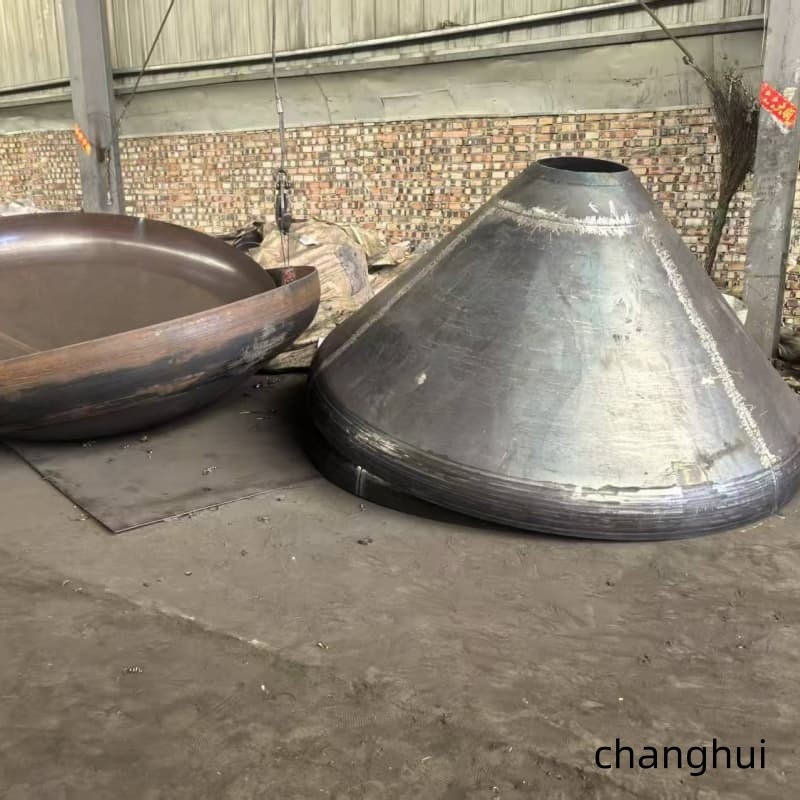

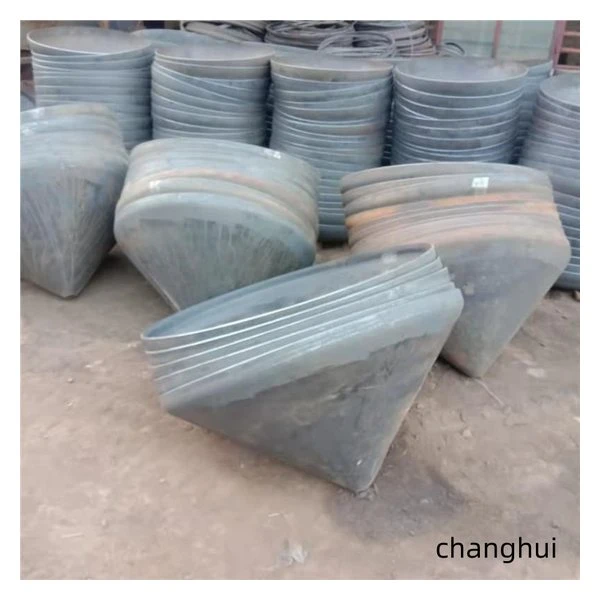

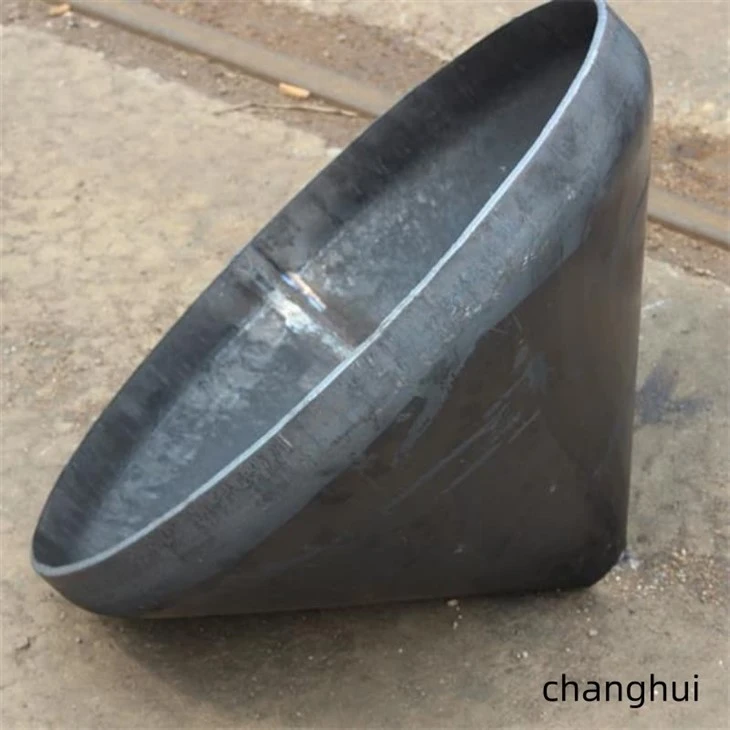

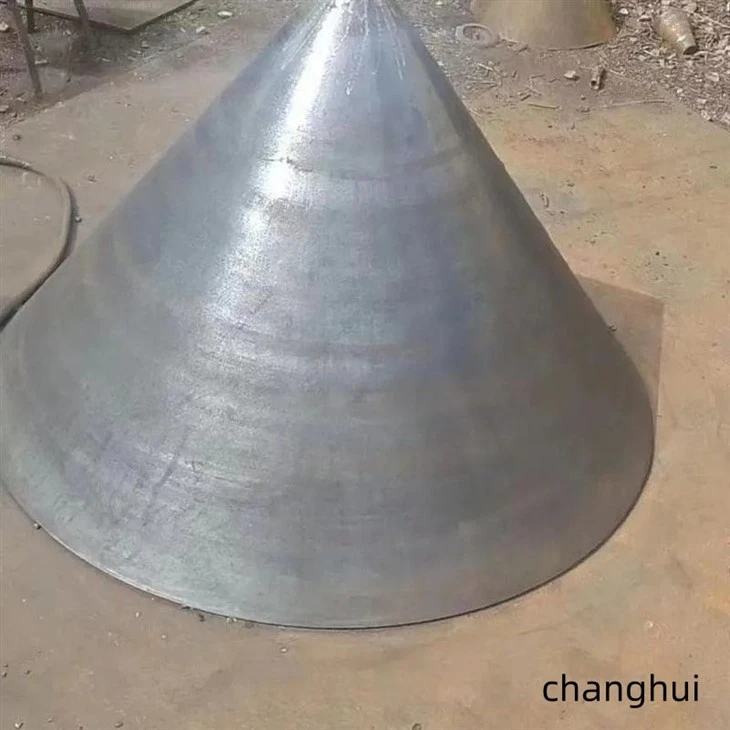

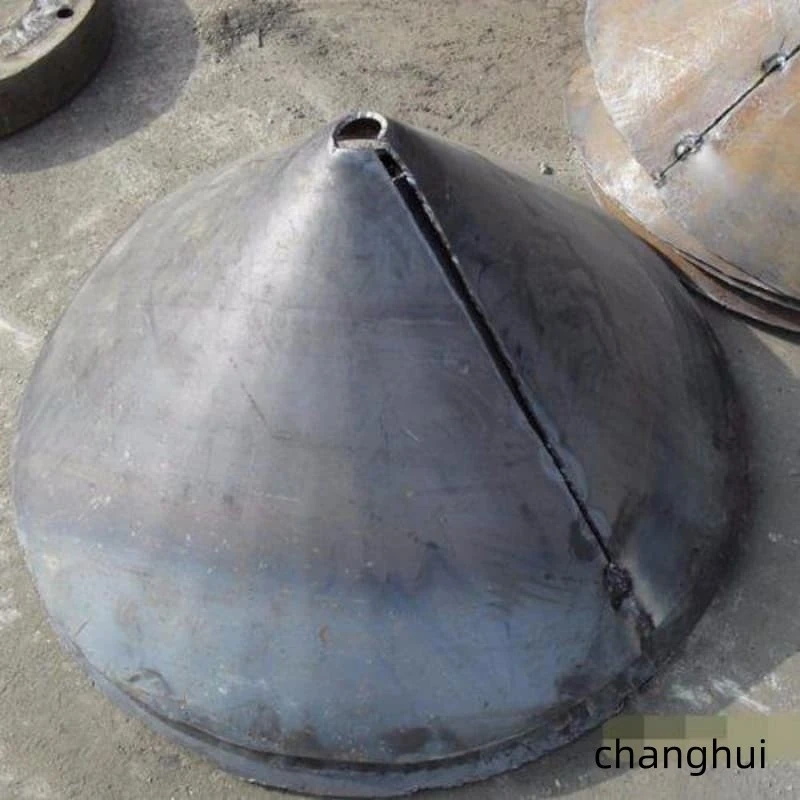

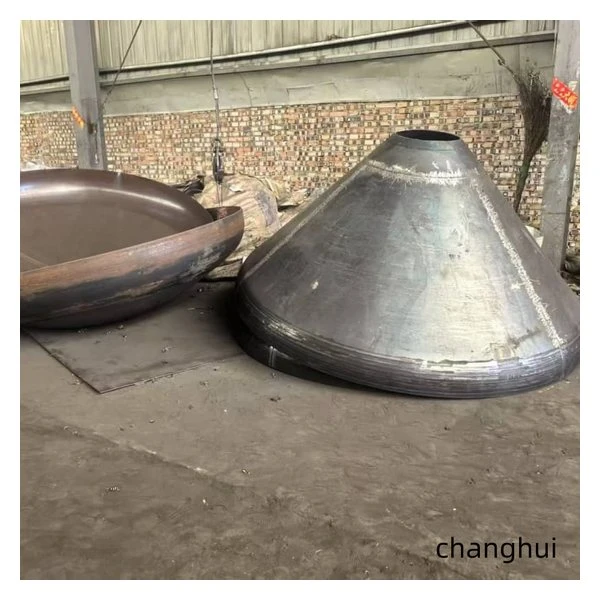

एक शंक्वाकार सिर को एक सीधे शंकु के रूप में, एक बड़े सिरे वाले पोर वाले निकला हुआ शंकु के रूप में, या दोनों सिरों पर संक्रमण के साथ एक रूप में आपूर्ति की जा सकती है। शंक्वाकार टैंक हेड कार्बन स्टील, स्टेनलेस स्टील, SA516 Gr70, या SA516 Gr60 से बनाए जा सकते हैं। उत्पादन में दबाव, कताई, रोलिंग और नियंत्रित वेल्डिंग शामिल हो सकती है, जो व्यास, मोटाई, कोण और सिर एक टुकड़े या खंडों में बना है या नहीं, इस पर निर्भर करता है। तैयार शंकु में एक छोटा सा अंत गर्दन, आउटलेट, बेवल, सुदृढीकरण, पहनने वाली प्लेटें, या आंतरिक सतह उपचार शामिल हो सकता है। सुचारू आंतरिक संक्रमण उपयोगी होते हैं जहां पाउडर, क्रिस्टल या तरल पदार्थ को एक निर्देशित निर्वहन पथ की आवश्यकता होती है।
अवयव
एक शंक्वाकार शैल अनुभाग चयनित डिस्चार्ज कोण स्थापित करता है।
बड़ा {{0}अंत पोर शंकु को बर्तन के पार्श्व फ़्लैंज से जोड़ता है।
जहां CHA(60) व्यवस्था निर्दिष्ट है वहां एक छोटा सा -अंत संक्रमण शामिल किया गया है।
उपकरण ड्राइंग के अनुसार आउटलेट गर्दन, सुदृढीकरण, घिसे हुए लाइनर और उठाने के निशान कोनिकल टैंक हेड में जोड़े जा सकते हैं।
उत्पाद पैरामीटर
|
नाम |
कोड टाइप करें |
संबंध बनाना |
|
शंक्वाकार सिर |
सीएचए(30) |
ri 0.10Di से अधिक या उसके बराबर; ri 3δn से बड़ा या उसके बराबर;=30 डिग्री ; डीएन को डि/डिस के रूप में व्यक्त किया गया |
|
शंक्वाकार सिर |
सीएचए(45) |
ri 0.10Di से अधिक या उसके बराबर; ri 3δn से बड़ा या उसके बराबर;=45 डिग्री ; डीएन को डि/डिस के रूप में व्यक्त किया गया |
|
शंक्वाकार सिर |
सीएचए(60) |
ri 0.10Di से अधिक या उसके बराबर; ri 3δn से बड़ा या उसके बराबर; rs 0.05Dis से अधिक या उसके बराबर; rs 3δn से बड़ा या उसके बराबर;=60 डिग्री ; डीएन को डि/डिस के रूप में व्यक्त किया गया |
हमारी सेवाएँ
शंकु कोण, बड़े व्यास, छोटे व्यास, त्रिज्या, मोटाई और निकला हुआ किनारा ऊंचाई की एक साथ समीक्षा की जा सकती है।
कटिंग, रोलिंग, स्पिनिंग, शेपिंग, बेवेलिंग और वेल्डिंग को एक विनिर्माण योजना में जोड़ा जा सकता है।
आउटलेट गर्दन और ढीले या वेल्डेड सुदृढीकरण भागों की आपूर्ति की जा सकती है।
आयामी निरीक्षण और निर्दिष्ट गैर-विनाशकारी परीक्षा की व्यवस्था की जा सकती है।
आंतरिक सफाई, पॉलिशिंग या कोटिंग की तैयारी वहां उपलब्ध है जहां चयनित सामग्री इसकी अनुमति देती है, जिसमें आउटलेट के पास की सतह भी शामिल है।
पैकिंग समर्थन और शिपिंग चिह्न इंस्टॉलेशन ओरिएंटेशन का अनुसरण कर सकते हैं।
आउटलेट साइड को भी स्पष्ट रूप से चिह्नित किया जा सकता है ताकि दुकान असेंबली के दौरान शंकु गलत तरीके से न घूमे।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: कौन सा शंकु कोण चुना जाना चाहिए?
ए: प्रक्रिया डिजाइनर को सामग्री प्रवाह, उपलब्ध ऊंचाई, आउटलेट आकार, संरचनात्मक गणना और सफाई पहुंच पर विचार करना चाहिए।
प्रश्न: क्या छोटे सिरे में सीधी गर्दन शामिल हो सकती है?
उत्तर: हाँ. ड्राइंग पर व्यास, लंबाई, मोटाई, बेवल और सुदृढीकरण का उल्लेख किया जाना चाहिए।
प्रश्न: शंक्वाकार टैंक प्रमुखों को उद्धृत करने के लिए क्या आवश्यक है?
ए: दोनों व्यास, कोण, सामग्री, मोटाई, त्रिज्या, निकला हुआ किनारा ऊंचाई, आउटलेट विवरण, मात्रा, मानक और निरीक्षण आवश्यकताएं प्रदान करें।
